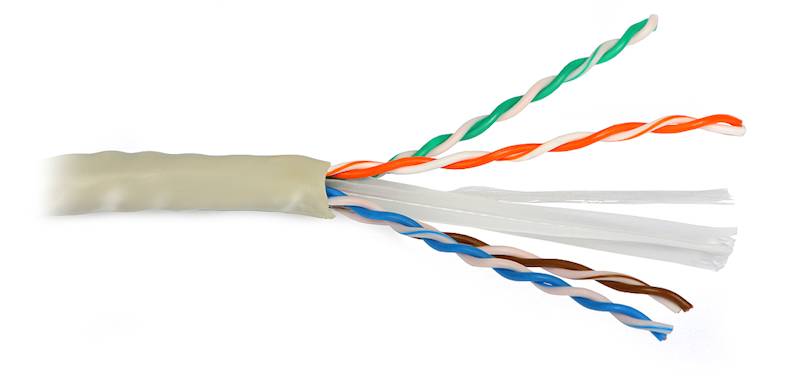

Przewód UTP cat6 Cu ( skrętka - drut ) NETSET Dca

Charakterystyka:

Nazwa			NETSET U/UTP kat. 6
Rodzaj towaru			skrętka komputerowa
Producent			NETSET
Marka			NETSET
Typ przewodu			U/UTP
Zastosowanie			wewnętrzny
Kategoria			6
Długość przewodu		m	1
Klasa CPR			Dca-s2,d2,a1
Własności fizyczne
Żyła	materiał		miedź
	średnica	mm	0,55
Izolacja żyły	materiał		HDPE (polietylen)
	średnica	mm	0,98
Pary żył	kolory		biało-brązowy/brązowy, biało-niebieski/niebieski, biało-pomarańczowy/pomarańczowy, biało-zielony/zielony
Płaszcz	średnica	mm	6,1
	grubość	mm	0,55
	kolor		RAL7032 (szary)
Żelowany			Nie
Linka nośna			Nie
Rip-cord			Tak
Separator			Tak
Błąd w metrażu nadruku		%	<0,5
Własności elektryczne
Impedancja		Ω	100
Prędkość propagacji NVP		%	67
Rozrzut opóźnienia		ns/100m	<45
Rezystancja DC		Ω/100m	9,38
Asymetria rezystancji		%	<5
Return Loss (tłumienność odbicia)	1 MHz	≥dB	20
	4 MHz	≥dB	23
	8 MHz	≥dB	24,5
	10 MHz	≥dB	25
	16 MHz	≥dB	25
	20 MHz	≥dB	25
	25 MHz	≥dB	24,3
	62,5 MHz	≥dB	21,5
	100 MHz	≥dB	20,1
	200 MHz	≥dB	18
	250 MHz	≥dB	17,3
Tłumienie	1 MHz	≤dB	2
	4 MHz	≤dB	3,78
	8 MHz	≤dB	5,32
	10 MHz	≤dB	5,95
	16 MHz	≤dB	7,55
	20 MHz	≤dB	8,47
	25 MHz	≤dB	9,51
	31,25 MHz	≤dB	10,5
	62,5 MHz	≤dB	15,38
	100 MHz	≤dB	19,8
	200 MHz	≤dB	28,98
	250 MHz	≤dB	32,85
NEXT (przesłuch zbliżny)	1 MHz	≤dB	74,3
	4 MHz	≤dB	65,3
	8 MHz	≤dB	60,8
	10 MHz	≤dB	59,3
	16 MHz	≤dB	56,2
	20 MHz	≤dB	54,8
	25 MHz	≤dB	53,3
	31,25 MHz	≤dB	51,9
	62,5 MHz	≤dB	47,7
	100 MHz	≤dB	44,3
	200 MHz	≤dB	39,8
	250 MHz	≤dB	38,3
PSNEXT (Sumaryczny przesłuch zbliżny)	1 MHz	≥dB	72,3
	4 MHz	≥dB	63,3
	8 MHz	≥dB	58,8
	10 MHz	≥dB	57,3
	16 MHz	≥dB	54,2
	20 MHz	≥dB	52,8
	25 MHz	≥dB	51,3
	31,25 MHz	≥dB	49,9
	62,5 MHz	≥dB	45,4
	100 MHz	≥dB	42,3
	200 MHz	≥dB	37,8
	250 MHz	≥dB	36,3
ELFEXT	1 MHz	≥dB	67,8
	4 MHz	≥dB	55,8
	8 MHz	≥dB	49,7
	10 MHz	≥dB	47,8
	16 MHz	≥dB	43,7
	20 MHz	≥dB	41,8
	25 MHz	≥dB	39,8
	31,25 MHz	≥dB	37,9
	62,5 MHz	≥dB	31,9
	100 MHz	≥dB	27,8
	200 MHz	≥dB	21,8
	250 MHz	≥dB	19,8
PSELFEXT (Sumaryczny przesłuch zdalny)	1 MHz	≥dB	64,8
	4 MHz	≥dB	52,8
	8 MHz	≥dB	46,7
	10 MHz	≥dB	44,8
	16 MHz	≥dB	40,7
	20 MHz	≥dB	38,8
	25 MHz	≥dB	36,8
	31,25 MHz	≥dB	34,9
	62,5 MHz	≥dB	28,9
	100 MHz	≥dB	24,8
	200 MHz	≥dB	18,8
	250 MHz	≥dB	16,8
Własności mechniczne
Temperatura pracy		°C	-20...+70
Temperatura układania		°C	0...+50
Min. promień gięcia dla instalacji wewnętrznych		średnica	>8
